Deutz 2506 – 5506
Vuoden 1967 lopussa esiteltiin 05-sarjan seuraajaksi Deutz 06-sarja, jossa oli uudet FL 912 -sarjan suorasuihkutusdieselit. Vaihteistot olivat nyt kaikissa malleissa TW-sarjaa, jota oli aikaisemmin käytetty mallissa 4005. Vaihteita oli 8+2, vaihtoehtona suuremmissa malleissa oli 8+4, jossa peruutusvaihde oli aluevaihteiston yhteydessä. 8+4-vaihteistoa sai lisähintaan myös synkronoituna. Pienintä mallia lukuun ottamatta Deutzeissa oli kaksoiskytkin. Lisävarusteena (Suomessa 5506:ssa vakiona) oli käsivivulla hallittava voimanoton kytkin.
Muotoilu oli muuttunut muodin mukaisesti kulmikkaaksi. Mallisto oli aikaisempaa yhtenäisempi eli eri malleissa käytettiin mahdollisimman pitkälle samoja osia. Hydrauliikka oli kaikissa malleissa Boschin ja ZF:n tuotantoa. Mallit 4006-5506 oli saatavana myös nelivetona Sige 3500 -etuakselilla varustettuna. Takavetojen etuakseli oli alkuvuosina jousitettu. Suomessa pienet mallit varustettiin Tur-La- tai Terä-, myöhemmin Kuusla-ohjaamolla. Vuonna 1970 tuli vaihtovirtalaturi vakioksi mallista 4006 lähtien. Vuodesta 1972 lähtien malleissa 5006 ja 5506 oli kuivat levyjarrut.
| Malli | Deutz 2506 | Deutz 3006 | Deutz 4006 | Deutz 4506 | Deutz 5006 | Deutz 5506 |
|---|---|---|---|---|---|---|
| Merkkinimi | Deutz | Deutz | Deutz | Deutz | Deutz | Deutz |
| Maahantuotu Suomeen | Ei | Kyllä | Kyllä | Kyllä | Kyllä | Kyllä |
| Vuodet | 1968-74 | 1968-74 | 1968-74 | 1971-74 | 1968-74 | 1969-74 |
| Moottorin tyyppi | F2L 912 | F2L 912 | F3L 912 | F3L 912 | F3L 912 | F4L 912 |
| Sylinteriluku/Turbo/välijäähd. | 2 | 2 | 3 | 3 | 3 | 4 |
| Iskutilavuus cm3 | 1884 | 1884 | 2827 | 2827 | 2827 | 3768 |
| Syl. halk. x iskun pituus mm | 100×120 | 100×120 | 100×120 | 100×120 | 100×120 | 100×120 |
| Nimellisteho hv/kierr. DIN | 22-24/2100 | 30/2300 | 35/2150 | 40/2300 | 48/2300 | 52/2300 |
| Vaihteita | 8+2 | 8+2 | 8+2 (8+4) | 8+2 (8+4) | 8+2 (8+4) | 8+2 (8+4) |

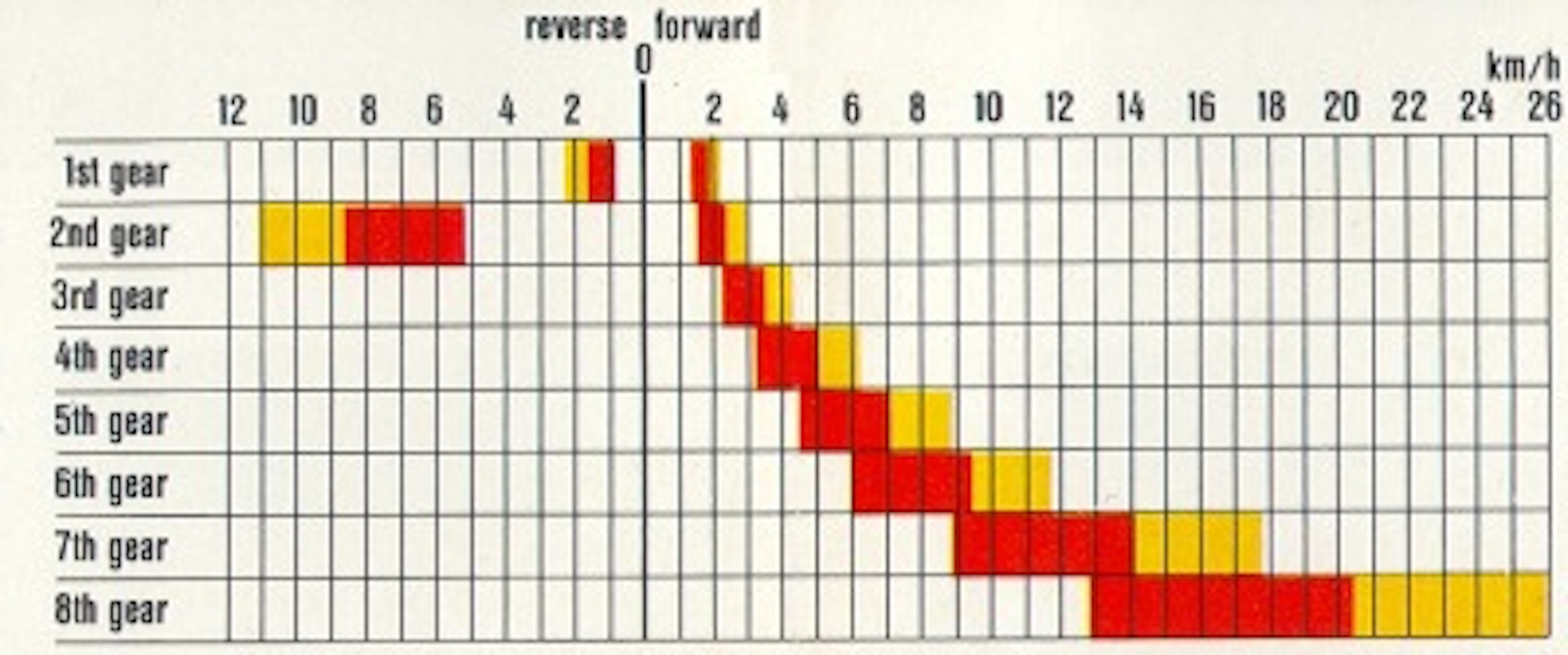

| Nopeudet nimellisk. | 1,9-24,5 | 2,0-25,9 | 2,0-26,5 | 2,0-26,5 | 2,3-28,6 | 2,3-25,0 |
| Hydrauliikan tuotto l/min | 26.8 | 26.8 | 25.5 | 25.5 | 27.3 | 32.5 |
| Hydrauliikan paine bar | 175 | 175 | 175 | 175 | 175 | 175 |
| Nostolaitehydrauliikka | mek. | mek. | mek. | mek. | mek. | mek. |
| Nostovoima kg | 1560 | 1560 | 1560 | 1560 | 1900 | 1900 |
| Voiman ulosotto | 540 | 540 | 540 | 540 | 540 (1000) | 540 (1000) |
| Jarrut | vannej. | vannej. | vannej. | vannej. | rumpuj. | rumpuj.. |
| Ohjaus | mek. | mek. | mek. | mek. | mek. | mek. |
| Kääntöymp. halk. m takaveto | 7.2 | - | 7.2 | 7.2 | 7.2 | 7.2 |
| Eturenkaat takaveto | 5,00-16 | 6,00-16 | 6,50-16 | 6,50-16 | 7,50-16 | 7,50-16 |
| Takarenkaat takaveto | 11,2-28 | 11,2-28 | 12,4-32 | 12,4-32 | 12,4-32 | 12,4-36 |
| Paino kg takaveto | 1730 | 1700 | 2040 | 2050 | 2140 | 2200 |
| Pituus cm (takaveto/neliveto) | 334 | 335 | 343 | 347 | 347 | 360 |
| Akseliväli cm (takaveto/neliveto) | 187 | 190 | 200 | 200 | 200/206 | 213 |
| Polttoainesäiliö l | 70 | 70 | 70 | 70 | 70 | 70 |
| Vääntö Nm/kierr. DIN | - | 101/1600 | 129/1500 | - | 155/1600 | 192/1500 |
| Synkronoituja | - | - | -/8 | -/8 | -/8 | -/8 |
| Kääntöymp. halk. m neliveto | - | - | 9 | - | 9.6 | - |
| Eturenkaat neliveto | - | - | 7.50-18 | 7.50-18 | 7.50-18 | 7.50-18 |
| Takarenkaat neliveto | - | - | 12.4-32 | 12.4-32 | 12.4-32 | 12.4-36 |
| Paino kg neliveto | - | - | 2270 | 2290 | 2355 | 2445 |
| Melutaso dB | - | - | 97/92/90 | - | 97/92/90 | 90 |
| Korkeus cm | - | - | - | - | 269 | - |
| Ryömintävaihteisto | - | - | - | - | lisäv. | lisäv. |
