Case IH Magnum 235-370

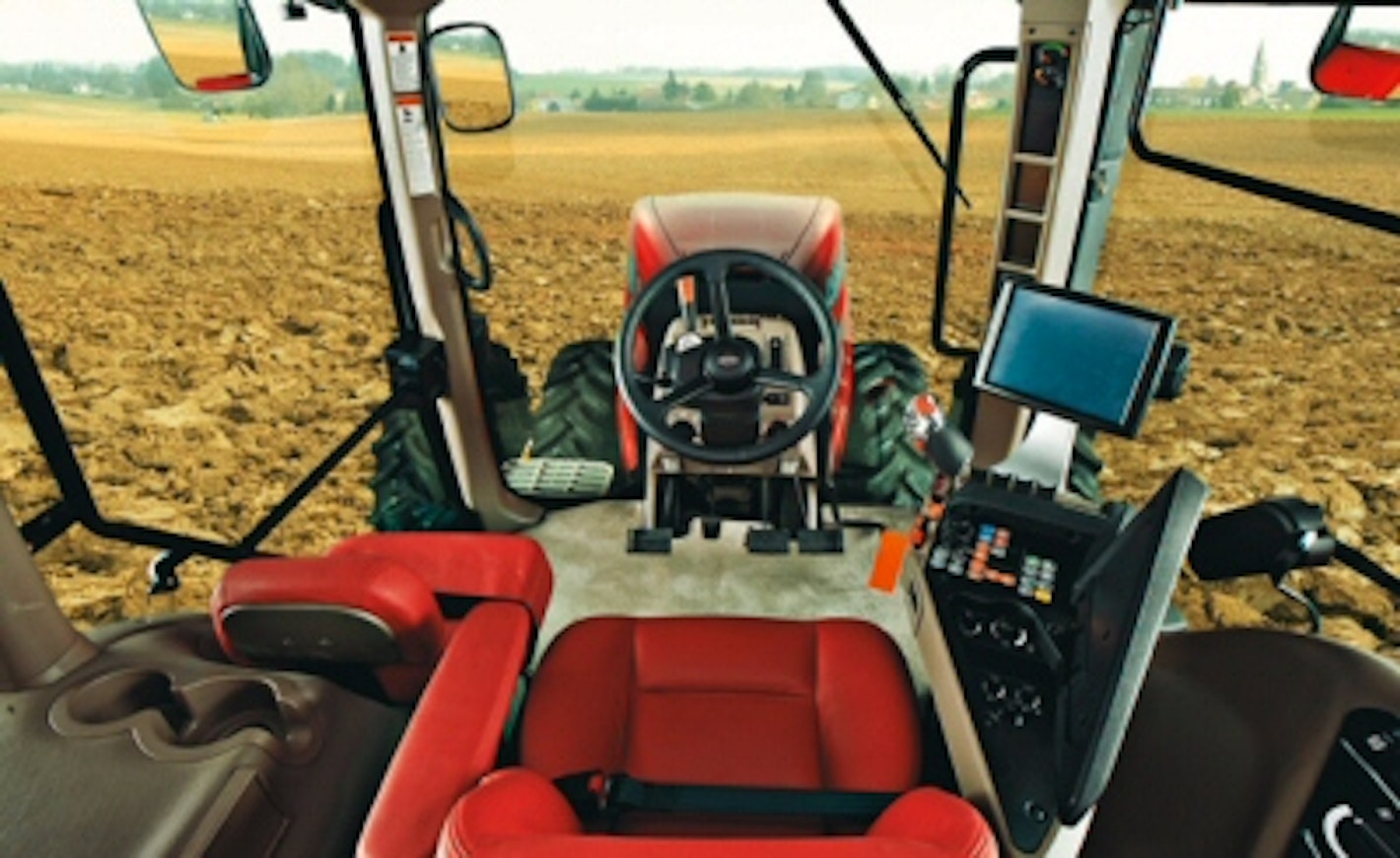

Vuoden 2010 lopussa julkistetut uudistetut Magnumit oli nyt varustettu oman konsernin Cursor 9 -moottoreilla, joissa oli 24 venttiiliä ja urearuiskutus. Vaihteisto oli 18+4 -vaihteinen täyspowershift, jota Euroopassa yleensä täydensi lisävaihde, joka ensi kertaa mahdollisti Magnumille 50 km/h huippunopeuden. Lisävarusteena sai 6-portaisen ryömintävaihteiston. Vaihteistoautomatiikka (APM) valitsi sopivan vaihteen ja kierrokset sen perusteella, mitä kuljettaja vivulla asetti ajonopeudeksi ja kuinka paljon tehoa tarvittiin. Hydrauliikan säätötilavuuspumpun sai haluamansa tehoisena: 161, 225 tai kaksoispumpulla 282 l/min. Hydraulinen etuakselin jousitus oli lisävarusteena, ohjaamon jousitusta ei ollut tarjolla. Lähes kaikki hallintalaitteet oli keskitetty kyynärnojaan ja mittarit etupilariin. Ohjaamon melutaso 70 dB, mikä oli selvästi entistä alhaisempi. Suomessa vakiovarusteisiin oli listattu mm. päisteautomatiikka, neliveto- ja lukkoautomatiikka, ohjaamon jousitus, automaatti-ilmastointi, lämmitettävä aktiivi-istuin ja hydraulisesti taakse liukuva vetokoukku.
Vuodelle 2013 esiteltiin portaattomalla vaihteistolla varustetut CVX-versiot sekä malliston tehokkain Magnum 370 CVX.
| Malli | Case IH Magnum 235 EP | Case IH Magnum 260 EP | Case IH Magnum 290 EP | Case IH Magnum 315 EP | Case IH Magnum 340 EP | Case IH Magnum 370 EP |
|---|---|---|---|---|---|---|
| Merkkinimi | Case IH | Case IH | Case IH | Case IH | Case IH | Case IH |
| Maahantuotu Suomeen | Kyllä | Kyllä | Kyllä | Kyllä | Kyllä | Kyllä |
| Vuodet | 2011-14 | 2011-14 | 2011-14 | 2011-14 | 2011-14 | 2012-14 |
| Moottorin tyyppi | Cursor 9 | Cursor 9 | Cursor 9 | Cursor 9 | Cursor 9 | Cursor 9 |
| Sylinteriluku/Turbo/välijäähd. | 6TI | 6TI | 6TI | 6TI | 6TI | 6TI |
| Iskutilavuus cm3 | 8710 | 8710 | 8710 | 8710 | 8710 | 8710 |
| Syl. halk. x iskun pituus mm | 117×135 | 117×135 | 117×135 | 117×135 | 117×135 | 117×135 |
| Nimellisteho hv/kierr. ISO | 235(271)/2000 | 257(294)/2000 | 284(319)/2000 | 311(347)/2000 | 340(375)/2000 | 367(402)/2000 |
| Maksimiteho hv/kierr. ISO | 268(273)/1800 | 289(298)/1800 | 317(328)/1800 | 347(357)/1800 | 375(389)/1800 | 403(419)/1800 |
| Vääntö Nm/kierr. ISO | 1157/1500 | 1267/1500 | 1397/1500 | 1531/1500 | 1671/1500 | 1806/1500 |
| Vaihteita | 18+4/19+4/ portaaton | 18+4/19+4/ portaaton | 18+4/19+4/ portaaton | 18+4/19+4/ portaaton | 18+4/19+4/ portaaton | portaaton |
| Synkronoituja | powershift/ portaaton | powershift/ portaaton | powershift/ portaaton | powershift/ portaaton | powershift/ portaaton | portaaton |
| Pikavaihde | powershift/ portaaton | powershift/ portaaton | powershift/ portaaton | powershift/ portaaton | powershift/ portaaton | portaaton |
| Suunnanvaihtaja | hydr. | hydr. | hydr. | hydr. | hydr. | hydr. |
| Nopeudet nimellisk. | 3,8-40/ 0,03-40 | 3,8-40/ 0,03-40 | 3,8-40/ 0,03-40 | 3,8-40/ 0,03-40 | 3,8-40/ 0,03-40 | 0,03-40 |
| Maksiminopeus km/h | 40/50 | 40/50 | 40/50 | 40/50 | 40/50 | 40/50 |
| Hydrauliikan tuotto l/min | 161 (282) | 161 (282) | 161 (282) | 161 (282) | 161 (282) | 161 (282) |
| Hydrauliikan paine bar | 225 | 225 | 225 | 225 | 225 | 225 |
| Nostolaitehydrauliikka | sähk. | sähk. | sähk. | sähk. | sähk. | sähk. |
| Nostovoima kg | 7424 | 8573 | 8573 | 8573 | 8573 | 8573 |
| Voiman ulosotto | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Jarrut | öljyk. levyj. | öljyk. levyj. | öljyk. levyj. | öljyk. levyj. | öljyk. levyj. | öljyk. levyj. |
| Ohjaus | hydrost. | hydrost. | hydrost. | hydrost. | hydrost. | hydrost. |
| Kääntöymp. halk. m neliveto | 10.6 | 10.6 | 10.6 | 10.6 | 10.6 | 10.6 |
| Eturenkaat neliveto | 600/70R30 | 600/70R30 | 600/70R30 | 600/70R30 | 600/70R30 | 600/70R30 |
| Takarenkaat neliveto | 710/70R42 | 710/70R42 | 710/70R42 | 710/70R42 | 710/70R42 | 710/70R42 |
| Paino kg neliveto | 11490 | 11490 | 11650 | 11650 | 11650 | 12395 |
| Korkeus cm | 338 | 338 | 338 | 338 | 338 | 338 |
| Pituus cm (takaveto/neliveto) | 643 | 643 | 643 | 643 | 643 | 643 |
| Akseliväli cm (takaveto/neliveto) | 306 | 306 | 306 | 306 | 306 | 306 |
| Polttoainesäiliö l | 635+AB89 | 635+AB89 | 635+AB89 | 635+AB89 | 635+AB89 | 651+AB89 |
| Melutaso dB | 70 | 70 | 70 | 70 | 70 | 70 |
| Umpinainen ohjaamo | x | x | x | x | x | x |
| Etuakselin lukko | hammasl. | hammasl. | hammasl. | hammasl. | hammasl. | hammasl. |
| Tasausp. lukkoautomatiikka | x | x | x | x | x | x |
| Ilmajousitettu istuin | x | x | x | x | x | x |
| Ilmastointi | x | x | x | x | x | x |
| Ajotietokone | x | x | x | x | x | x |
| Ryömintävaihteisto | lisäv./x | lisäv./x | lisäv./x | lisäv./x | lisäv./x | x |
